كابل PVC مخصص لربط الشاشة HD لنطاق المنظار الطبي

نظرة عامة على المنتج

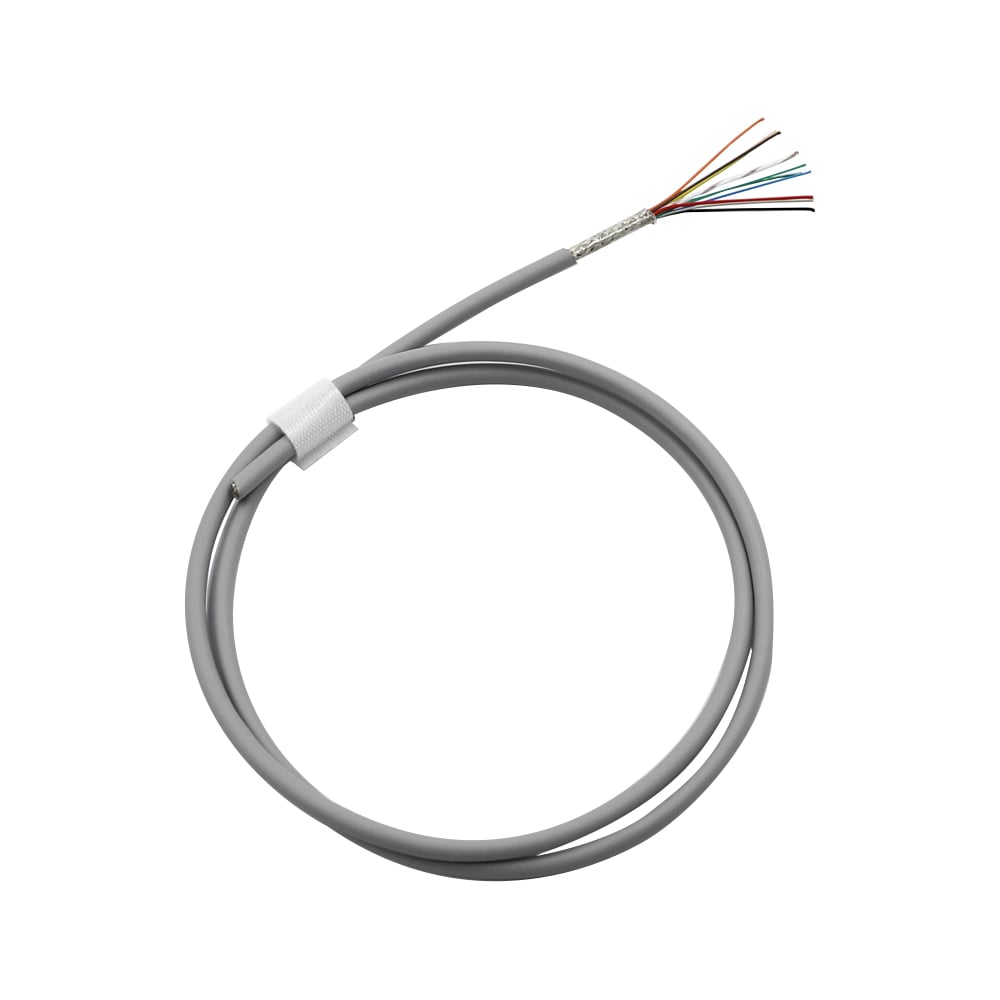

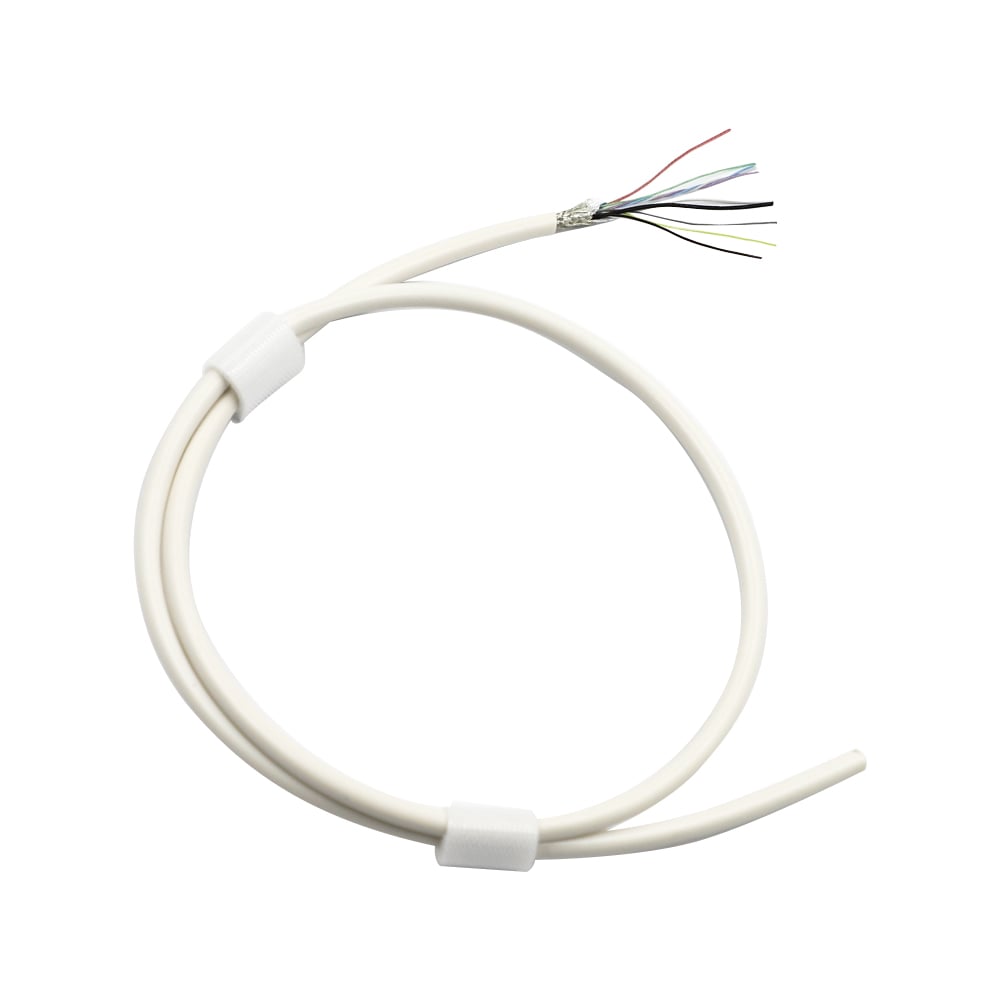

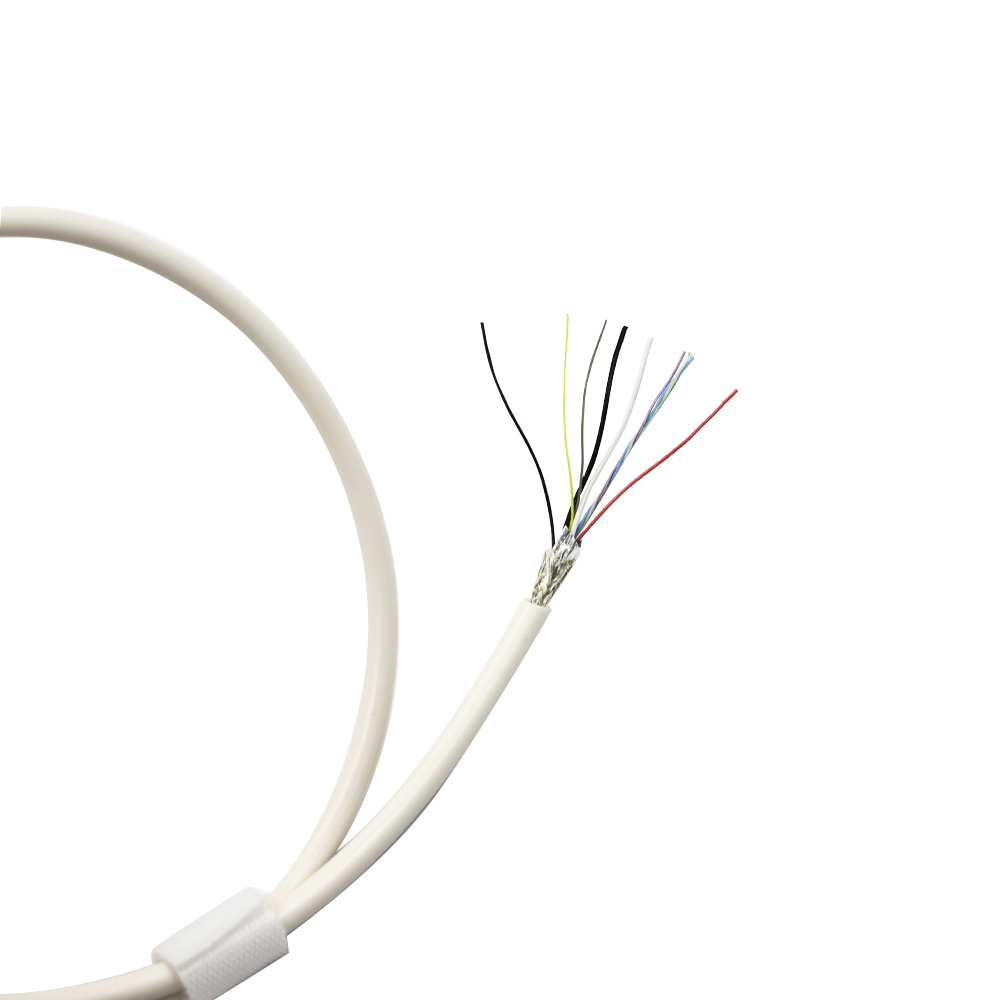

كابل اتصال عالي الدقة لمقبض المنظار الطبي المخصص

توفر شركة هوتين حلولًا مخصصة لكابلات المناظير الطبية المصممة لأنظمة التصوير عالي الدقة وتطبيقات اتصال مقابض المناظير.

صمّم هذا الكابل الطبي المرن لنقل الإشارات بموثوقية عالية، ولأداء ثني ممتاز، وللتحمل الطويل في بيئات المعدات الطبية.

وبفضل التكوينات المخصصة للنواة ومواد الغلاف وهيكل الكابل، تدعم هوتين العملاء المصنعين الأصليين (OEM) بدءًا من تطوير النماذج الأولية وحتى الإنتاج الضخم.

الميزات الرئيسية

مرن كابل منظار الحل

🔹 تصميم عالي المرونة

مصمم لثني متكرر وحركة أثناء إجراءات التنظير.

🔹 نقل إشارات عالي الدقة موثوق به

هيكل كابل مُحسَّن يدعم نقل الصور والإشارات بشكل مستقر.

🔹 هيكل كابل مخصص

متوفر بعدة أعداد من النوى، وتصاميم الموصلات، ومواد الغلاف.

🔹 مواد طبية الجودة

يدعم غلافًا من كلوريد البوليفينيل (PVC) والسيليكون والبوليمر الحراري المطاطي (TPU) وخيارات مخصصة أخرى للغلاف.

🔹 القدرة على التصنيع حسب المواصفات المقدمة من العميل (OEM)

من تصميم الكابل إلى التجميع النهائي للإنتاج.

مواصفات الكابل

تكوين كابل مخصص للمنظار الطبي

خيارات النواة

متاح:

• 4 نوى
• 6 نوى
• 8 نواة
• 12 نواة
• 24 نواة
• تكوينات مخصصة

خيارات الموصلات

• نحاس مطلي بالقصدير
• النحاس المصفوف بالفضة
• موصل من سبيكة النحاس

مواد العزل

• إطار العمل
• PFA
• ETFE
• PVC

مواد الجاكت

متاح:

• PVC
• سيليكون
• TPU
• TPE

التطبيقات

تطبيقات المنظار الطبي

مناسب لـ:

🏥 أنظمة التنظير عالي الدقة

🔬 معدات التنظير الجراحي

أجهزة التصوير الطبي 🩺

⚕️ أدوات المنظار المرن

🏭 الشركة المصنعة الأصلية المعدات الطبية

اعتبارات الهندسة والمشتريات

ما الذي يجب أن يأخذه المهندسون في الاعتبار عند اختيار كابل توصيل مقبض منظار عالي الدقة

يُستخدم كابل توصيل مقبض منظار عالي الدقة لتوصيل مقبض المنظار بمعدات التصوير أو العرض أو الإلكترونية. وفي تطبيقات المناظير الطبية، ينبغي أن يحقّق اختيار الكابل توازنًا بين نقل إشارات عالية الدقة، والتصميم المدمج، والمرونة، وترتيب الموصلات، والتحصين، وتكامل الموصلات، والموثوقية الميكانيكية .

ويجب تقييم الكابل كجزءٍ من نظام المنظار الكامل، بما في ذلك هيكل المقبض، ومسار التوجيه الداخلي، وواجهة التصوير، وتوصيل الجانب المعدّي.

متطلبات الهندسة الأساسية

المعايير الرئيسية للشراء

عند شراء كابل مخصص عالي الدقة لمقابض المناظير الطبية، يجب على فرق المشتريات التأكيد على ما يلي:

اعتبارات نقل الإشارات عالية الدقة

عند تقييم كابل اتصال عالي الدقة للمنظار الداخلي، ينبغي على المهندسين دراسة مسار الإشارة الكامل بدلًا من اختيار الكابل استنادًا فقط إلى حجم الموصلات.

وقد تشمل المعاملات المهمة:

• نوع الإشارة

• ترتيب الموصلات

• طول الكابل

• هيكل العزل

• الحماية من الإشارات الخارجية

• جودة الموصول

• تخصيص الطرقات

• التوصيلات الداخلية

• ظروف الانحناء

يجب أن يتناسب تصميم الكابل النهائي مع متطلبات الواجهة والنقل الفعلية لنظام المنظار الداخلي.

المرونة وتكامل المقبض

قد يحتاج كابل الاتصال إلى المرور عبر مقابض المنظار الداخلي أو الالتفاف حولها مع الحفاظ على سلاسة في الاستخدام.

يجب أن تُعرِّف فرق الهندسة:

• قطر الكابل المطلوب

• أصغر نصف قطر انحناء مفضّل

• مسار توجيه المقبض

• تكرار حركة الكابل

• المرونة المطلوبة

• متطلبات تخفيف الإجهاد

• أبعاد مدخل الموصل

يجب تقييم المرونة مع عدد الموصلات والدرع وتركيب الغلاف معًا، لأن أي تغيير في جزء من الكابل قد يؤثر على السلوك الميكانيكي العام له.

اعتبارات غلاف البولي فينيل كلورايد (PVC)

لهذا المنتج، PVC هو اتجاه الغلاف الرئيسي المشار إليه باسم المنتج.

عند تحديد كابل منظار داخلي مصنوع من البولي فينيل كلورايد (PVC)، يجب على العملاء توضيح ما يلي:

• المرونة المطلوبة

• الخصائص السطحية

• ظروف التنظيف

• التعامل الميكانيكي

• بيئة التشغيل

• قطر الكابل

• لون الغلاف

• متطلبات تخفيف الإجهاد

يجب التحقق من مادة الغلاف مقابل المعدات الفعلية للعميل وظروف التشغيل.

اعتبارات الموصل والتجهيز النهائي

الموصِّل جزءٌ مهمٌ من تجميع اتصال المقبض الكامل.

على العملاء تزويدنا بما يلي:

• شركة تصنيع الموصلات

• نموذج الموصل

• رقم الجزء

• عدد الاتصالات

• تخصيص الطرقات

• اتجاه الموصل

• طريقة الإنهاء

• متطلبات تخفيف الإجهاد

• متطلبات التغليف بالحقن، عند تطبيقها

توفير رسم تقني للموصِّل أو رقم القطعة يساعد في ضمان تطوير تجميع الكابل بدقة.

التصنيع وفق الطلب من قبل الشركة المصنعة الأصلية

تدعم شركة هوتين كابلات اتصال مخصصة لمقبض المناظير الطبية وفقًا للرسومات المقدمة من العملاء ومتطلبات المعدات.

تشمل التخصيصات ما يلي:

• التكوين الأساسي

• اختيار العيار الأمريكي لأسلاك الكابل (AWG)

• مادة السلك

• قطر الكابل

• مواد العزل

• هيكل التغليف الواقي

• بولي فينيل كلورايد أو مادة غلاف أخرى

• طول الكابل

• لون الكابل

• مجموعة التوصيل

• تخصيص الطرقات

• طريقة الإنهاء

• عينات النموذج الأولي

• تكوين الإنتاج الضخم

للمشاريع المخصصة للعلامات التجارية الأصلية (OEM)، يمكن تطوير الكابل وفقًا لمقبض المنظار الخاص بالعميل والهندسة المعمارية لشاشة العرض/الواجهة.

قائمة تحقق لتقييم الموردين

عند تقييم مورد كابلات المناظير عالية الدقة (HD)، ينبغي على فرق المشتريات أخذ ما يلي في الاعتبار:

أولًا: قدرة كابل الإشارة عالي الدقة (HD)
هل يستطيع المورد تصنيع كابلات مناسبة لنقل إشارات المنظار عالي الدقة؟

② تصنيع الكابلات المصغَّرة
هل يستطيع المورد الحفاظ على القطر المطلوب وتوزيع الموصلات المطلوب؟

ثالثًا: البنية المرنة
هل يستطيع المورد توفير المرونة المطلوبة لتوجيه الكابل داخل مقبض المنظار؟

رابعًا: قدرة التحميل الدرعي
هل يستطيع المورد توفير هيكل درعي مناسب لبيئة الإشارة؟

⑤ تجميع الموصلات
هل يمكن للمورد إنتاج الموصل والتكوين المطلوب للنهاية؟

٦ دعم التحويل من النموذج الأولي إلى الإنتاج الضخم
هل يمكن للمورد دعم العينات الهندسية والإنتاج المتكرر؟

معلومات طلب عرض الأسعار الموصى بها

لتسريع مراجعة الهندسة وتقديم العروض السعرية، يُوصى بالعملاء بتقديم ما يلي:

• طراز المنظار الداخلي أو التطبيق المقصود

• متطلبات إشارة عالي الوضوح/الواجهة

• سحب الكابل

• التكوين الأساسي

• مادة الموصل ومقاس السلك حسب مقياس AWG

• قطر الكابل

• متطلبات العزل

• متطلبات التغليف الواقي

• متطلبات الغلاف الخارجي من مادة بولي كلوريد الفينيل

• طول الكابل

• متطلبات المرونة

• طراز الموصل / رقم القطعة

• توزيع الوصلات

• رسم الطرفية

• كمية النموذج الأولي

• الحجم المتوقع للإنتاج

• متطلبات الاختبار

يمكن أن يساعد عينة كابل موجودة أو رقم الجزء الخاص بالموصل أو الرسم الفني في تحديد التكوين المطلوب بدقة أكبر.

دعم هندسي لكابلات المناظير الداخليّة عالية الوضوح من شركة هوتن

توفر شركة HOTTEN حلولاً مخصصة كابلات توصيل مقابض المناظير الطبية عالية الوضوح للأنظمة المستخدمة في تصوير المناظير الداخليّة وعرض الصور. ويمكن تعديل تكوين الكابل وفقًا لمتطلبات العميل الخاصة بـ عدد النوى، وأبعاد الكابل، والدرع الواقي، ومادة الغلاف الخارجي، والموصل، ونوع النهاية ، ويدعم تطوير النماذج الأولية والإنتاج الضخم.

في مشروع لمصنّع معدات أصلية (OEM)، يمكن للعملاء تزويدنا بواجهة المنظار الداخلي ورسم الكابل ومعلومات الموصل لإجراء المراجعة الفنية وتطوير كابل مخصّص.
