تجميع كابل ترددي ميكروي متماسك عياره ٤٠ أوغ | لأنظمة العرض إدبي لويدز

ميكرو متحدة المحور مقاس ٤٠ أوغ تجميع الكابلات لكابلات أنظمة العرض إي دي بي وإل في دي إس

حلول كابلات العرض عالية السرعة للأجهزة الإلكترونية المدمجة

تتطلب الأجهزة الإلكترونية الحديثة كابلات تجميع أرقّ وأكثر موثوقيةً لدعم شاشات الدقة العالية، ونقل الإشارات بسرعة أكبر، وبُنى داخلية مدمجة.

توفر شركة HOTTEN حلولاً مخصصة تجميعات كابلات ميكرو متحدة المحور مقاس ٤٠ أوغ مُصمَّم لِـ تطبيقات عرض إيدب وإل في دي إس مدمجة مع كابلات متحدة المحور فائقة النحافة، وتكامل موصلات عالية الكثافة، ودرع ضد التداخل الكهرومغناطيسي (إي إم آي)، وتصنيع دقيق.

تُستخدم تجميعات كابلات ميكرو متحدة المحور مقاس ٤٠ أوغ من شركتنا على نطاق واسع في أجهزة الحواسيب المحمولة، وشاشات الكريستال السائل، والأجهزة اللوحية، والشاشات الصناعية، وغيرها من الأجهزة الإلكترونية المدمجة التي تتطلب نقل إشارات عالي السرعة ومستقر.

نظرة عامة على المنتج

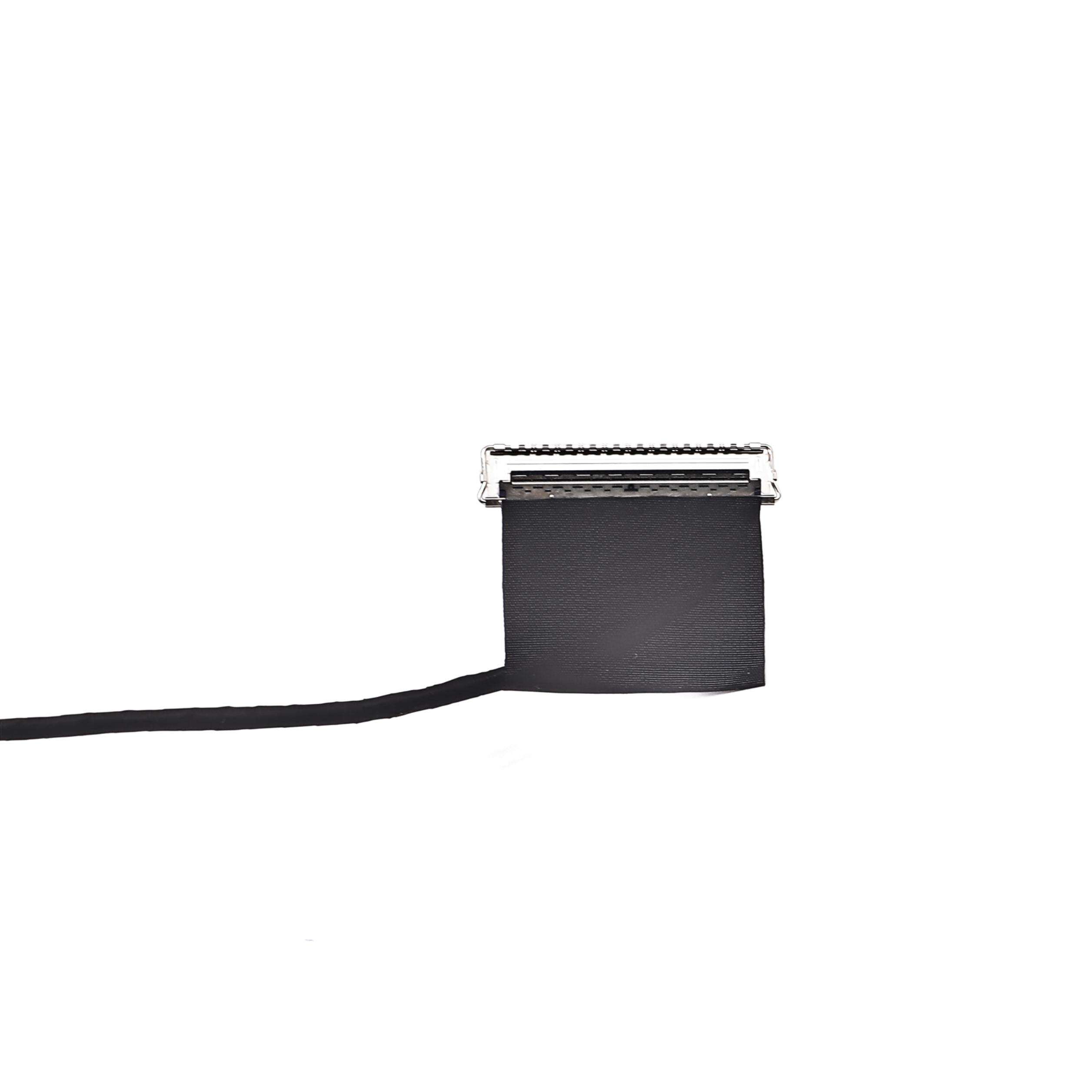

السوق 40AWG كابل شعاعي مصغّر تجميع مع واجهة موصل طراز ٢٠٦٨٠ بـ ٣٠ أو ٤٠ دبوسًا مصممة لتطبيقات الاتصال بالشاشات عالية الكثافة.

بالمقارنة مع الكابلات المسطحة التقليدية، توفر تجميعات الكابلات الدقيقة المحورية ما يلي:

• سلامة أفضل في الإشارة
• أداء محسَّن في درع التداخل الكهرومغناطيسي (EMI)
• قدرة مرنة على التركيب
• مساحة أصغر لمسار الكابل
• انتقال عالي السرعة موثوق به

يدعم الكابل تكوينات موصلات مخصصة، وأطوال كابلات مخصصة، وتوزيعات دبابيس مخصصة، وخصائص كهربائية مخصصة وفقًا لمتطلبات الشركة المصنعة الأصلية (OEM).

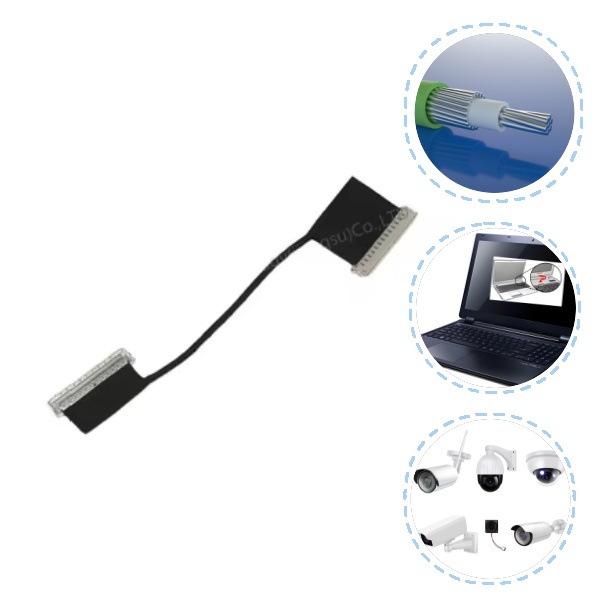

💻 التطبيقات

تُعد تجميعات كابلات هوتين الدقيقة المحورية مقاس ٤٠ AWG مناسبة لما يلي:

• أنظمة عرض أجهزة الحاسوب المحمولة
• لوحات عرض كمبيوتر محمول إل سي دي
• أجهزة لوحيّة
• وحدات عرض مدمجة
• شاشات صناعية
• إلكترونيات ذكية
• أجهزة حاسوب محمولة
• معدات تصوير عالية السرعة

لأجهزة العصر الحديث الرقيقة، تُعد هياكل الكابلات المدمجة ضرورية للحفاظ على أداء الإشارة مع تقليل المساحة الداخلية المخصصة للتثبيت.

🔬 تكنولوجيا كابل تآلفي دقيق بقطر ٤٠ أوغست

يستخدم هذا المنتج خيوطًا فائقة الدقة تِقْنُولُوجِيَا كَابِلِ المِيكْرُو-كَاكْسِيَالِ بِقُطْرٍ ٤٠ إيه دبليو جي لِنَقْلِ الإشَارَاتِ عَالِيَةِ الكَثَافَةِ.

الميزات الرئيسية:

• هَيْكَلُ مُوصِلٍ دَقِيقٍ جِدًّا بِقُطْرٍ ٤٠ إيه دبليو جي
• تَصْمِيمٌ عَالِيُ الكَثَافَةِ لِعَدَّةِ قَنَوَاتٍ
• دروع كواكسيال فردية
• تداخل إشاري منخفض
• نَقْلٌ مُسْتَقِرٌ لِلإِشَارَاتِ عَالِيَةِ التَّرْدُدِ
• أداء انحناء مرن
• توجيه كابلات مدمجة

يُسَاعِدُ الهَيْكَلُ الكَاكْسِيَالِيُّ عَلَى الحَفَاظِ عَلَى فَصْلِ الإشَارَاتِ بَيْنَ القَنَوَاتِ، مَا يَجْعَلُهُ مُنَاسِبًا لِوَاجِهَاتِ العَرْضِ العَالِيَةِ السُّرْعَةِ مِثْلَ نِظَامَاتِ إي دي بي وَ إل في دي إس.

⚙️ نظام توزيع الفيديو الرقمي المُخصَّص

اعتبارات الهندسة والمشتريات الخاصة بتجميعات كابلات إشارة الفيديو الرقمي المنخفضة الجهد وروابط الإشارات منخفضة الجهد باستخدام كابلات نحاسية دقيقة مقاس ٤٠ أوغست

لماذا تُستخدم الكابلات النحاسية الدقيقة في أنظمة عرض إشارة الفيديو الرقمي المنخفضة الجهد وروابط الإشارات منخفضة الجهد؟

يمكن للكابل النحاسي الدقيق أن يوفِّر مسارات إشارات منفصلة ضمن تجميع كابل مدمج، ما يجعله مناسبًا لأنظمة العرض التي تتطلب أخذ المساحة المتاحة وتوجيه الإشارات والأداء الكهربائي في الاعتبار معًا.

قد تتضمَّن واجهات إشارة الفيديو الرقمي المنخفضة الجهد وروابط الإشارات منخفضة الجهد عدة مسارات إشارية عالية السرعة داخل مساحة تركيب محدودة. ويمكن لتجميع كابل نحاسي دقيق أن يساعد في تنظيم هذه المسارات الإشارية مع دعم اتصال مدمج بين وحدة العرض واللوحة الرئيسية ووحدة الكاميرا أو غيرها من المكونات الإلكترونية.

يجب دائمًا اختيار بنية الكابل المناسبة وفقًا للواجهة الفعلية ومتطلبات الإشارة وطول الكابل وتكوين الموصل والقيود الميكانيكية الخاصة بالتطبيق.

ما المزايا التي يوفِّرها استخدام الكابل النحاسي الدقيق مقاس ٤٠ أوغست في تطبيقات العرض؟

سُمْكُ السِّلك ٤٠ أوغ (AWG) هو سُمْكٌ رفيعٌ يُساعِدُ في تكوين كابلاتٍ مدمَّجةٍ حيث يكتسبُ التوفيرُ في المساحة ومرونة التوجيه أهميةً بالغة.

وعند استخدامه في تجميع كابلات المايكرو-كوأكسيالي، يمكن دمج سُمْك الموصل الرفيع مع مسار إشارة كوأكسيالي منظمٍ بشكل فرديٍّ لاستيعاب واجهات إلكترونية كثيفة. وقد يكون ذلك مفيدًا جدًّا في أنظمة العرض المدمَّجة التي يجب أن يناسب الكابل فيها المساحات الداخلية المحدودة.

ومع ذلك، لا ينبغي اختيار رقم قياس السلك استنادًا إلى السُّمْك وحده. بل على المهندسين أخذ المتطلبات الكهربائية والمتانة الميكانيكية وطول الكابل وظروف الانحناء وطرائق توصيل الموصلات والتصميم الكامل للنظام في الاعتبار عند تحديد سُمْك الموصل الأنسب.

كيف يؤثر تكوين كابلات المايكرو-كوأكسيالي في سلامة إشارات إي دي بي/إل في دي إس؟

قد تؤثر طريقة تركيب الكابل في السلوك الكهربائي لمسارات الإشارات عالية السرعة. وتشمل العوامل المؤثرة هندسة الموصل، وهيكل العازل، التغليف الواقي، المسافة بين مسارات الإشارة، طول الكابل، ونهاية التوصيل، وكلُّها قد تؤثر في انتقال الإشارة.

توفر تركيبة الميكرو-كواكسيال بنيةً فيزيائيةً مُعرَّفةً حول كل مسار إشارةٍ على حدة، ما يساعد في التحكم في الاقتران الكهربائي والتشويش بين المسارات المجاورة. ومع ذلك، فإن الأداء الفعلي للإشارة يتوقف على التجميع الكامل للكابل وواجهة النظام.

وبالتالي، ينبغي على المهندسين، عند تطبيق EDP أو LVDS، أن يقيِّموا الكابل والمقبس وتوزيع الدبابيس وطوله ونهاية التوصيل كنظام توصيل متكامل، بدلًا من اختيار الكابل استنادًا فقط إلى مقاسه الاسمي.

متى ينبغي على المهندسين النظر في استخدام كابل ميكرو-كواكسيال مقاس 40AWG بدلًا من كابل العرض التقليدي؟

قد يكون من المفيد النظر في استخدام تجميع كابلات ميكرو متحدة المحور عندما تتطلب تطبيقات العرض مزيجًا من الأبعاد الصغيرة، ومسارات الإشارات المتعددة، وتوجيه الإشارات المتحكم فيه، وتركيب الكابلات الداخلية المرنة.

تشمل الاعتبارات النموذجية ما يلي:

• المساحة المحدودة داخل الجهاز الإلكتروني

• واجهات العرض عالية الكثافة

• مسارات إشارات متعددة ضمن تجميع صغير الحجم

• متطلبات عزل كل مسار إشارة على حدة

• واجهات موصلات ذات دقة عالية (بينة ضيقة)

• المساحة المحدودة لتوجيه الكابلات

• أطوال كابلات مخصصة أو تعيينات دبابيس محددة

• متطلبات ميكانيكية محددة للانحناء أو التوجيه

قد يظل هيكل الكابل التقليدي مناسبًا للتطبيقات التي تتطلب مساحةً أقل أو متطلبات توجيه إشارات أقل صرامةً. ويتحدد الخيار الصحيح وفقًا للمتطلبات الكهربائية والميكانيكية للجهاز الفعلي.

ما المواصفات التي يجب أن يحددها المهندسون لتجميع كابل مخصص بحجم ٤٠ AWG لواجهة EDP/LVDS؟

قبل تطوير تجميع كابل مخصص، ينبغي على المهندسين تحديد متطلبات الواجهة والميكانيكية بأكبر قدرٍ ممكن من الاكتمال.

ومن أبرز المواصفات المهمة ما يلي:

• نوع الكابل وتركيبه

• حجم الموصل، مثل ٤٠ AWG

• عدد مسارات الإشارة أو الموصلات

• متطلبات واجهة EDP أو LVDS

• شركة تصنيع الموصل ورقم القطعة

• المسافة بين دبابيس الموصل (Pitch) وعدد الدبابيس

• تخصيص الطرقات

• طول الكابل

• قطر الكابل أو المساحة المتاحة لتوجيهه

• متطلبات التغليف الواقي

• متطلبات كهربائية

• اتجاه الموصل

• طريقة الإنهاء

• الحد الأدنى لمتطلبات الانحناء أو الثني

• بيئة التشغيل

• معلومات حول لوحة الدوائر المطبوعة (PCB) المتصلة، أو الشاشة، أو الكاميرا، أو المعدات

كما يمكن أن تساعد الرسومات أو العينات أو أرقام أجزاء الموصلات أو تجميع الكابلات الجاهزة المورِّدَ في تقييم التصميم بدقة أكبر.

ما الذي ينبغي على المشترين تقييمه عند شراء تجميع كابل عرض ميكرو-كوأكسيالي مخصّص؟

عند شراء كابل مخصّص لواجهة EDP/LVDS، لا يكفي تقييم سعر الكابل وطراز الموصل فقط. بل يجب أن يكون المورِّد قادرًا على التحكم بشكلٍ ثابتٍ في معالجة الكابلات ذات القطر الدقيق جدًّا، وتوصيل الموصلات، وتعيين التوصيلات (Pin Assignment)، والأبعاد، وجودة التجميع.

تشمل عوامل تقييم المورِّد المهمة ما يلي:

• الخبرة في تجميع الكابلات الميكرو-كوأكسيالية وكابلات القطر الدقيق جدًّا

• القدرة على معالجة الكابلات عالية الكثافة

• القدرة على توصيل الموصلات

• التحكم في تعيين التوصيلات (Pin Assignment) واتجاه التوصيل

• تطوير النموذج الأولي والعينات

• الفحص البُعدي والكهربائي

• إدارة الجودة واتساق الإنتاج

• القدرة على دعم هياكل الكابلات المخصصة

• التواصل الهندسي أثناء تطوير النماذج الأولية

• القدرة على الانتقال من النماذج الأولية إلى الإنتاج الضخم

في مشاريع OEM وODM، يُوصى بتوفير الرسومات والعينات ومعلومات الموصلات ومتطلبات التطبيق للمورِّد في بداية المشروع لتقليل الغموض في المواصفات وتحسين كفاءة التقييم الهندسي وعملية الاقتباس.

تجميع كابل LVDS

تدعم شركة هوتن التخصيص حسب الطلب بناءً على الرسومات والعينات المقدمة من العميل، ومتطلبات الموصلات، ومواصفات الاستخدام.

هيكل الكابل

• كابل ميكرو متماسك مقاس ٤٠ أوغ
• تجميع كابل متماسك متعدد النوى
• هيكل كابل مسطح مطبق
• طول كابل مخصص
• تكوين دبابيس مخصص

الأداء الكهربائي

• نقل إشارات العرض عالي السرعة
• تصميم مقاومة خاضع للتحكم
• فقدان منخفض للإشارات
• درع الحماية من التداخل الكهرومغناطيسي
• خفض التداخل بين الإشارات

تصميم ميكانيكي

• هيكل كابل فائق الرقة
• تصميم توجيه مرن
• نصف قطر انحناء صغير
• تركيب موفر للمساحة
• أبعاد تجميع مخصصة

خيارات الموصلات

• موصل ٢٠٦٨٠ بـ ٣٠ دبوسًا
• موصل ٢٠٦٨٠ بـ ٤٠ دبوسًا
• موصلات آي-بيكس
• موصلات إتش آر إس
• موصلات جاي إي
• موصلات محددة من العميل

🏭 عملية التصنيع الخاصة بالشركة المصنعة الأصلية

عملية الإنتاج النموذجية:

كابل متماسك صغير الحجم مقاس ٤٠ أو و جي
↓
القص والتقشير الدقيقان
↓
توصيل الموصلات الدقيقة جدًّا
↓
تجميع الكابلات
↓
اختبار الأداء الكهربائي
↓
مجموعة كابلات العرض النهائية

تقدم شركة هوتن خدمات تجميع الكابلات الكاملة الخاصة بالشركة المصنعة الأصلية، بدءًا من تطوير النماذج الأولية وصولًا إلى الإنتاج الضخم.

📋 المواصفات الفنية

نوع المنتج:

مجموعة كابلات متحدة المحور الدقيقة جدًّا مقاس ٤٠ أوغ

التطبيق:

أنظمة عرض إيدب / إل في دي إس

حجم الكابل:

40AWG

الموصل:

٢٠٦٨٠ ٣٠ دبوس / ٤٠ دبوس

موصل:

نحاس مطلي بالفضة / سبيكة نحاس مطليّة بالفضة

العزل:

بي.إف.إيه / إف.إي.بي / بي.تي.إف.إي

العزل:

نحاس مطلي بالفضة / درع نحاس معلّب

الممانعة المميزة:

٤٢٫٥ أوم / ٤٥ أوم / ٥٠ أوم مخصّص

درجة حرارة التشغيل:

حتى ٨٠°م مخصّص

طول الكابل:

مخصص

الشهادة:

روهس / رياش / يو إل / آيزو ٩٠٠١

⭐ لماذا تختار هوتن؟

خبرة في كابلات الميكرو محورية

تتركّز شركة هوتن على كابلات الميكرو متحدة المحور فائقة الدقة وتجميعات الكابلات الدقيقة لتطبيقات الإلكترونيات عالية الكثافة.

موثوقية الإشارات عالية السرعة

تم تصميم حلول الكابلات لدينا لتطبيقات تتطلّب انتقال إشارات مستقر، ومقاومة كهربائية مضبوطة، وحماية من التداخل الكهرومغناطيسي.

تخصيص مرن للعلامات التجارية الخاصة (OEM)

يمكن تخصيص قطر الكابل وحجم الموصل ونوع الموصل وترتيب الدبابيس وهيكل التدريع وطول الكابل وفقاً لمتطلبات العميل.

من النموذج الأولي إلى الإنتاج الضخم

تُقدِّم هوتن عيّنات هندسية واختبارات تحقُّق وتصنيعًا كميًّا للعملاء من شركات التصنيع الأصلية حول العالم.

🔗 حلول الكابلات ذات الصلة

كابل شعاعي مصغّر

تجميعة كابلات الكاميرا

حزمة أسلاك LVDS

تجميعة كابل إدبي

تجميع كابلات الميكرو متحد المحور للطائرات المُسيرة

تركيب الكابلات المخصصة

🤝 هل تحتاج إلى تجميعة كابل ميكرو متحد المحور مقاس ٤٠ أوغ؟

إذا كانت متطلبات تطبيقك تتضمَّن تجميعات الكابلات الميكرو متحدة المحور مقاس ٤٠ أوغ، وتوصيلات العرض إدبي/إل في دي إس، ونقل الإشارات عالي السرعة، أو حلول كابلات مدمجة مخصصة لشركات التصنيع الأصلية. ، فاتصل بشركة هوتين مع رسوماتك أو عيّناتك أو متطلباتك التقنية.

توفِّر هوتن دعمًا احترافيًّا لتصميم الكابلات، وتطوير النماذج الأولية، وخدمات التصنيع المخصصة.

اطلب حلًّا مخصصًا لكابل الميكرو المتماسك →
